Подключение сплит-системы к электросети требует соблюдения техники безопасности и правил электромонтажа. Рассмотрим пошаговый процесс подключения кондиционера к питанию.
Содержание
Подключение сплит-системы к электросети требует соблюдения техники безопасности и правил электромонтажа. Рассмотрим пошаговый процесс подключения кондиционера к питанию.
1. Подготовка к подключению
| Необходимые инструменты | Требования к сети |
| Индикаторная отвертка | Отдельная линия от щитка |
| Кусачки и стриппер | Сечение кабеля от 2.5 мм² |
| Клеммники | Автомат на 16-25А |

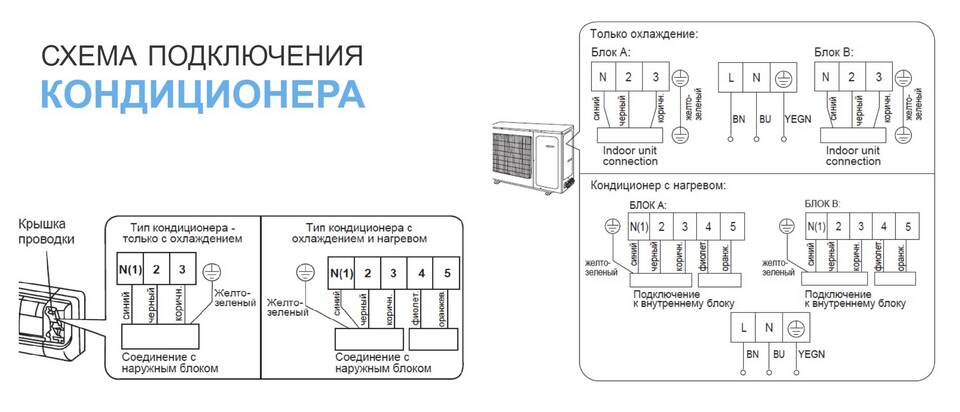

2. Схема подключения сплит-системы
- Отключите питание на электрощите
- Проложите кабель от щитка к внешнему блоку
- Подключите фазу, ноль и заземление к клеммам
- Соедините внутренний и внешний блоки межблочным кабелем
- Проверьте надежность всех соединений
3. Подключение к электросети
- Фаза (L) - коричневый/красный провод
- Ноль (N) - синий провод
- Заземление (PE) - желто-зеленый провод
- Межблочное соединение - согласно схеме производителя
4. Проверка подключения
| Этап проверки | Метод контроля |
| Целостность цепи | Мультиметром |
| Отсутствие КЗ | Прозвонка |
| Полярность | Визуальная проверка |
5. Запуск системы
- Включите автомат в щитке
- Проверьте напряжение на клеммах
- Включите сплит-систему с пульта
- Проверьте работу всех режимов
- Убедитесь в отсутствии посторонних шумов
6. Меры безопасности
- Не подключайте к обычной розетке мощные модели
- Используйте УЗО для защиты
- Обеспечьте свободный доступ к клеммной коробке
- Не нагружайте линию другими приборами
Правильное подключение питания сплит-системы гарантирует ее долгую и безопасную работу. При отсутствии опыта электромонтажных работ рекомендуется обратиться к специалистам.
